Компенсаторы линейных расширений SVS

Компенсаторы линейных расширений SVS: защита воздуховодов от деформации

Системы дымоудаления — это критически важный элемент противопожарной безопасности любого здания. Их основная задача — быстро и эффективно удалять дым и высокотемпературные газы во время пожара, обеспечивая безопасную эвакуацию людей. В таких экстремальных условиях воздуховоды подвергаются колоссальным тепловым нагрузкам, которые могут привести к их разрушению. Именно поэтому проектирование и монтаж систем дымоудаления должны учитывать физические свойства материалов и предусматривать установку специальных устройств. Для этой задачи завод «Югвентком» разработал компенсатор линейных расширений SVS.

Почему тепловое расширение воздуховодов — это проблема?

Любой металл при нагреве увеличивается в объеме. Для воздуховодов дымоудаления это свойство оборачивается серьезной угрозой. При повышении температуры перемещаемой среды до 400–600 °C общее удлинение магистрали может составить десятки, а в некоторых случаях и сотни миллиметров.

Если компенсация температурных удлинений не предусмотрена проектом, напряжение в металле будет искать выход. Последствия могут быть катастрофическими:

Деформация и «сминание» короба: сечение воздуховода уменьшается, падает пропускная способность, система не справляется с удалением дыма.

Разгерметизация сети и разрыв сварных швов: дым и горячие газы попадают в соседние помещения, блокируя пути эвакуации.

Разрушение креплений и несущих конструкций: жестко закрепленный воздуховод при расширении способен вырвать опоры, повреждая строительные конструкции здания.

Именно для устранения этих рисков нормативные документы, в частности п. 6.13 СП 7.13130.2013, требуют обязательной установки устройств для компенсации температурных удлинений на воздуховодах с температурой перемещаемых газов более 100 °C.

Что такое компенсатор линейных расширений SVS?

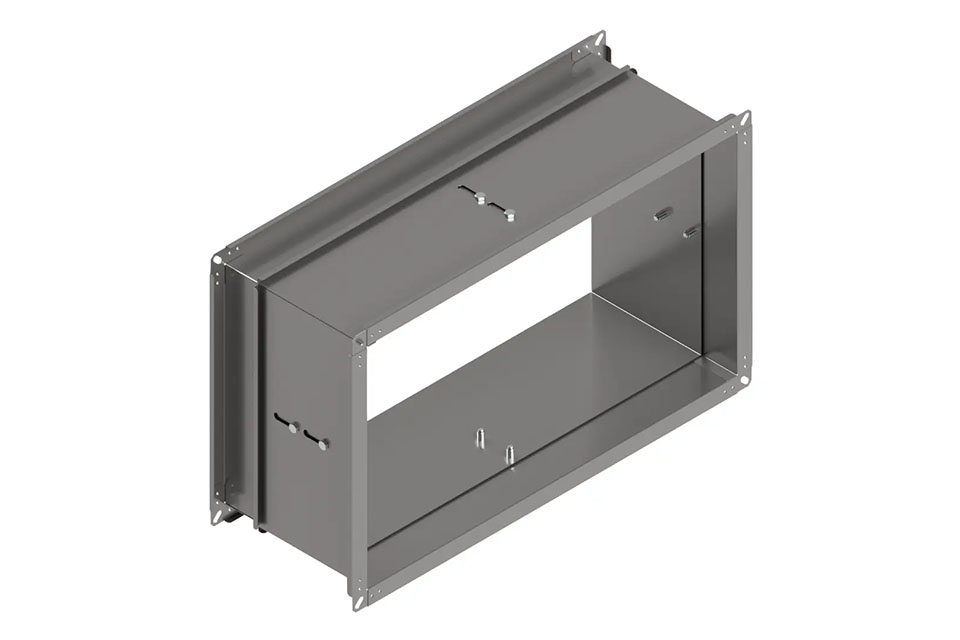

Компенсатор линейных расширений SVS  — это подвижный элемент сети воздуховодов, который принимает на себя температурные удлинения, сохраняя герметичность и неподвижность всей остальной магистрали. Производство таких устройств — специализированная задача, и завод «Югвентком» решает ее с помощью современных технологий.

Самый распространенный тип для прямоугольных воздуховодов — телескопическая конструкция. Она проста и надежна: два металлических корпуса-обечайки входят друг в друга. При нагреве воздуховода внешняя и внутренняя части компенсатора линейных расширений SVS сдвигаются без возникновения напряжения.

Принцип работы компенсатора линейных расширений SVS:

Нагрев воздуховода: металл удлиняется.

Сжатие устройства: подвижная часть задвигается внутрь неподвижной на расчетную величину температурного удлинения.

Сохранение герметичности: зазор между корпусами уплотнен специальным термостойким материалом, предотвращающим утечку дыма.

Охлаждение: при остывании воздуховод укорачивается, и компенсатор линейных расширений SVS возвращается в исходное положение.

Такой подход позволяет жестко закрепить участки воздуховода между устройствами на неподвижных опорах, гарантируя стабильность и предсказуемость поведения всей противопожарной вентиляции.

Как рассчитать необходимое количество?

Для надежной работы системы важно правильно определить места установки и расчет количества устройств. Расчет основан на формуле абсолютного удлинения стального воздуховода:

Δl = (α × t × L) / 100 мм

Где:

Δl — искомая величина температурного удлинения участка (мм);

α — коэффициент линейного расширения материала (для стали Ст3 α ≈ 1.2 мм, для стали 9Г2С α ≈ 1.5 мм на 1 метр при нагреве на 100°C);

t — максимальная температура перемещаемой среды (°C);

L — длина прямого участка воздуховода между неподвижными опорами (м).

Пример расчета удлинения воздуховода: для стального (Ст3) воздуховода длиной 25 метров при нагреве до 400°C удлинение составит:

Δl = (1.2 × 400 × 25) / 100 = 120 мм.

Это означает, что для данного участка потребуется установка нескольких компенсаторов линейных расширений SVS с ходом 35 мм (как минимум 4 штук) или разбивка трассы на более короткие сегменты с помощью неподвижных опор. Стандартная практика — монтаж таких устройств на вертикальных стояках не реже чем через каждые два этажа.

Компенсатор линейных расширений SVS: выбор профессионалов

Компенсаторы линейных расширений SVS — это продукт, созданный специально для российских систем дымоудаления и произведенный на заводе «Югвентком». Мы разработали решение, которое отвечает самым строгим требованиям пожарной безопасности.

Почему стоит купить компенсатор линейных расширений SVS

Увеличенный рабочий ход обеспечивает большую гибкость при проектировании и позволяет сократить общее количество устройств на магистрали.

Широкий температурный диапазон гарантирует работоспособность в неотапливаемых помещениях зимой и под воздействием высоких температур при пожаре.

Производство из оцинкованной стали обеспечивает долговечность и коррозионную стойкость изделия без дополнительной обработки.

Простая и надежная телескопическая конструкция прошла проверку временем и не требует сложного обслуживания в процессе эксплуатации. Установка компенсатора линейных расширений SVS — это не просто соблюдение нормативов, а гарантия того, что система дымоудаления сработает безупречно в самый критический момент.
