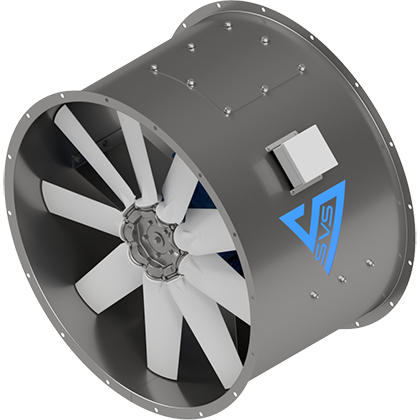

Вентиляторы осевые SVS 300

Назначение и режим работы:

• Системы вентиляции и воздушного отопления
• Системы ПД — противодымной подпорной вентиляции
• Санитарно-технические и технологические установки

Полное: от 35 до 1250 Па

Расход: от 1000 до 115000 м3/ч

Потребляемая мощность электродвигателя: от 0.25 до 45 кВт

Вид климатического исполнения: У1, У2, УХЛ 1

Масса: от 20 до 395 кг

Исполнение: Общепромышленное

Корпус изготавливают из: углеродистой стали

Вентиляторы осевые низкого и среднего давления серии SVS 300 состоят из рабочего колеса и цельносварного выкатанного корпуса асинхронного двигателя, размещенного корпусе.

Рабочее колесо выполнено с поворотными лопатками, угол установки лопаток регулируется для получения максимального КПД. Лопатки выполнены объемными, литьем под давлением. Живое сечение потока воздуха максимально увеличено, что дает значительно снижение скорости на выходе. Благодаря новой конструкции колеса вентиляторы спроектированы с наиболее высоким статическим КПД при значениях статического давления 100 — 900Па.

Опорная стойка двигателя выполнена аэродинамической формы и выполняет функцию спрямляющего аппарата.

 Фланцы корпуса вентилятора отбортованы, что задает повышенную жесткость и точность, обеспечивают одинаковый по периметру колеса минимальный радиальный зазор между лопатками колеса и корпусом.

Направление потока всегда с колеса на двигатель независимо от ориентации. Все элементы корпуса вентилятора имеют защитно- декоративное лакокрасочное покрытие.

Они предназначены для эксплуатации в условиях умеренного (У) и умеренно-холодного (УХЛ) климата 1-ой категории размещения по ГОСТ 15150-69.

 Условия эксплуатации:

 температура окружающей среды:

•  от минус 40 до +40°С
•  от минус 60 до +40°С

среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2мм/с.
